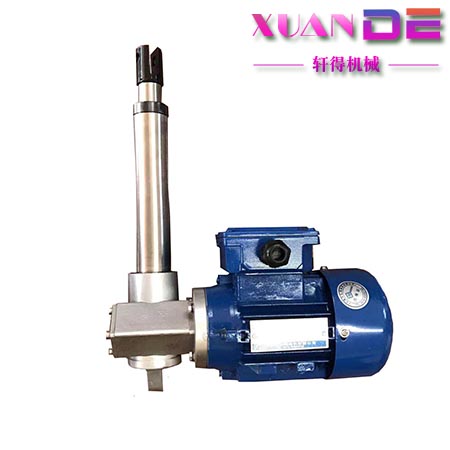

HDL系列电动推杆

HDL系列电动推杆

发布人:轩得机械 发布时间:2021-8-21 点击量:1765

    型号:HDL系列

    品牌:轩得机械

    电压:380V(普通/防爆)、400V(出口)、

             660V(普通/防爆)、1140V(防爆)

    防护等级:IP54、IP55、IP65

    连接方式:耳轴连接

    驱动方式:手轮、电机


  • 详细信息

          HDL型电动推杆具有体积小,重量轻,推力大,外观美观等特点;其中HDL30、40、50采用高强度铝合金材料,行程开关采用磁感应式,反应灵敏;HDL型电动推杆可按客户要求定制推力、行程、速度、电压等,可配伺服电机、步进电机、滚珠丝杆,达到更高的精度要求。

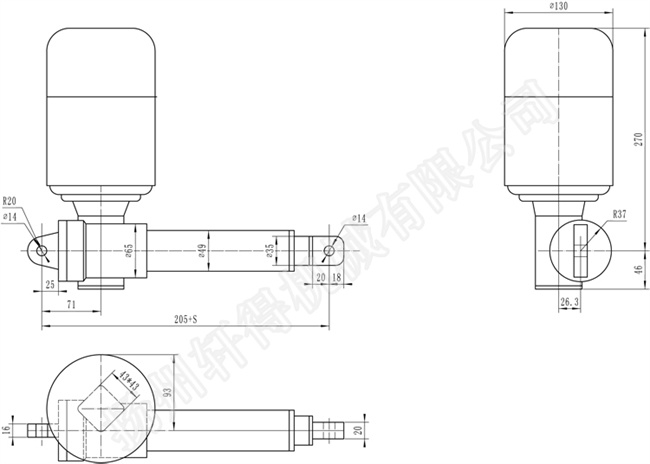

    HDL30外型尺寸图


    技术参数

    推拉力Kgf

    行程范围mm

    速度mm/S

    电机参数KW

    130

    50-800

    82

    0.18

    180

    50-800

    41

    0.18

    250

    50-700

    20

    0.18

    300

    50-600

    10

    0.12

    350

    50-600

    6.5

    0.12

    450

    50-500

    3.5

    0.12


    HDL40外型尺寸图


    技术参数

    推拉力Kgf

    行程范围mm

    速度mm/S

    电机参数KW

    250

    100-900

    94

    0.55

    350

    100-900

    63

    0.55

    400

    100-800

    41

    0.37

    500

    100-800

    26

    0.37

    600

    100-700

    13

    0.37

    800

    100-600

    9

    0.25

    1000

    100-600

    4.5

    0.25


    HDL50外型尺寸图



    技术参数

    推拉力Kgf

    行程范围mm

    速度mm/S

    电机参数KW

    400

    100-1200

    125

    1.1

    700

    100-1200

    75

    1.1

    800

    100-1100

    60

    1.1

    1000

    100-1100

    30

    0.75

    1300

    100-1100

    18

    0.75

    1600

    100-1100

    12

    0.75

    2000

    100-1000

    6

    0.75


    HDL63外型尺寸图



    技术参数

    推拉力Kgf

    行程范围mm

    速度mm/S

    电机参数KW

    1000

    100-1500

    92

    1.5

    1300

    100-1500

    42

    1.5

    1700

    100-1400

    30

    1.5

    2000

    100-1400

    21

    1.5

    2300

    100-1300

    14

    1.1

    3000

    100-1300

    7

    1.1

    3000

    100-1300

    4.6

    1.1


    HDL80外型尺寸图



    技术参数

    推拉力Kgf

    行程范围mm

    速度mm/S

    电机参数KW

    2000

    200-1800

    120

    4

    3000

    200-1800

    50

    4

    3600

    200-1600

    36

    3

    4500

    200-1600

    27

    3

    5300

    200-1500

    18

    3

    6000

    200-1500

    9

    2.2

    6300

    200-1500

    6

    2.2


    HDL100外型尺寸图



    技术参数

    推拉力Kgf

    行程范围mm

    速度mm/S

    电机参数KW

    4300

    200-1800

    125

    7.5

    5000

    200-1800

    49

    5.5

    6000

    200-1700

    28

    5.5

    7000

    200-1700

    15

    4

    8000

    200-1600

    10

    4

    10000

    200-1600

    6.5

    4



    HDL系列安装支架


    技术参数

    型号

    d1

    d2

    R1

    A

    B

    C

    D

    E

    F

    G

    HDL30

    14

    9

    20

    8

    10

    40

    62

    80

    32

    50

    HDL40

    20

    11

    28

    15

    15

    58

    85

    110

    55

    81

    HDL50

    25

    13

    35

    20

    16

    85

    120

    150

    95

    125

    HDL63

    30

    17

    42

    30

    20

    100

    140

    185

    105

    143

    HDL80

    35

    17

    42

    30

    20

    100

    140

    185

    105

    143

    HDL100

    45

    26

    55

    32

    35

    130

    210

    278

    122

    180


本文由扬州轩得机械有限公司发布
