DT(DTIA)型电动推杆

DT(DTIA)型电动推杆

发布人:轩得机械 发布时间:2019-10-30 点击量:1044

    型号:DTIA(DT)

    品牌:轩得机械

    电压:380V(普通/防爆)、400V(出口)、

             660V(普通/防爆)、1140V(防爆)

    防护等级:IP54、IP55、IP65

    连接方式:铰轴连接

    驱动方式:手轮、电机

  • 详细信息


       扬州轩得机械有限公司及生产,销售,服务为一体的综合型企业。电动推杆行业的资深厂家,本公司从事微型电动推杆到大型电动推杆的生产研发,电动推杆采购首选品牌扬州轩得机械有限公司。公司生产的电动推杆广泛应用于化工,矿山,冶金,电力,工程建设,智能科技等领域。公司产品严格执行ISO9001-2000质量管理体系认证标准,确保了产品的质量。本公司所生产的电动推杆产品在同行中处于领先水平,我们从电动推杆的电机选择,到连接部位全铜材质的使用,到电动推杆表面的油漆,都进行严格把关,大大增加了产品都寿命。



         电动推杆是一种直行程往复执行元件,且借助于其它杆系还能完成转动和摆动,被广泛以重量轻、推拉力大、噪音低、耗能少、安装保养方便,可单独操作,也可以远距离集中控制等优点,被广泛应用于冶金、电力、煤炭、机构、化工等部门,尤其适用于远距离、高空及危险等场合。代替液压、气动装置进行集中控制或自动控制。





    1.结构


    电动推杆由驱动电机、减速齿轮、丝杆、导套、推杆、滑座、弹簧、外壳、连接头及行程开关所组成,结构紧凑、动作灵敏、安装方便。


    2.结构示意图

        undefined

    1.电动机    2.小齿轮    3.大齿轮    4.左右行程开关     5.滑座

    6.拨杆      7.螺母      8.弹簧       9.螺杆        10导套组件

    11导轨     12推杆     13.接头



    电动推杆工作原理 :


     电动推杆以电动机为动力源,经变速、带动螺杆螺旋副产生直线运动,由于推杆内管与螺母是固定的,用连在内管的接头连接设备带动工作,由电动机的正反转产生伸或缩的运动,这便是电动推杆的工作原理。在电功率配合合理情况下,电动推杆力的大小决定于弹簧。电动推杆带动设备,因各种因素在中途受阻或推杆到了两端的极限位置,推杆的内管不动,而螺杆还能转动,那螺杆势必要沿着推杆内管的反方向运动,由结构看出,螺杆带动滑座克服设定的弹簧力运动,带动拨杆,压住限位开关,关闭电源,这样就起到保护作用。由于开关比较容易损坏,我公司特地结合电动推杆的结构,研制出一套机械保护装置,它灵敏度高,在出厂调试中机械保护装置比电气保护推力大500N左右,这样两套保护装置就能有效、可靠地保护推杆本身及被连接设备的安全了。

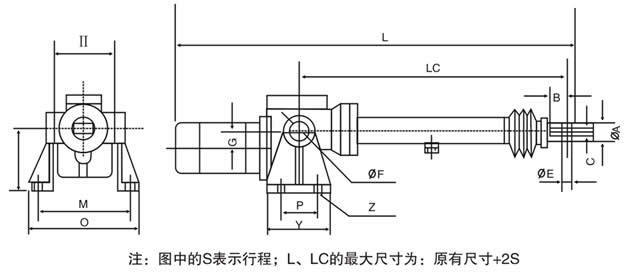

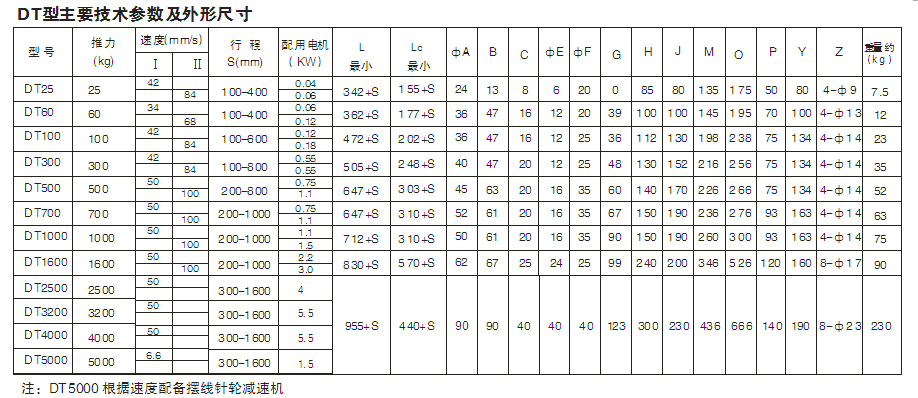

     DT 直式电动推杆选型:

    undefined

    undefined
