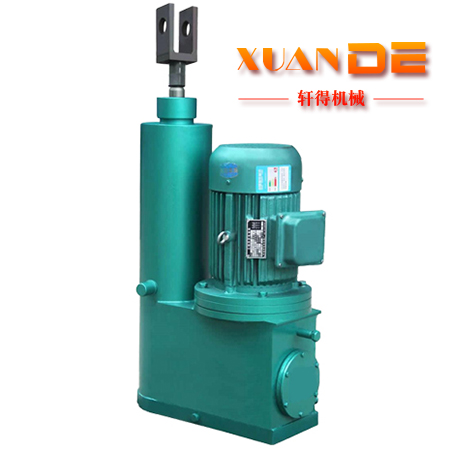

DYTP型平行式电液推杆

发布人：轩得机械　发布时间：2020-10-14　点击量：3007

  • 详细信息

       DYTP型平行式电液推杆广泛应用冶金、矿山、煤炭、店里、机械、粮食、水泥、化工、水利、运输等行业，在闸阀类、输送设备类是不可缺少的通用动力源。

      平行式电液推杆相对于直式电液推杆最大的优点就是更节省安装空间，其外形结构和直式电液推杆稍有区别，功能和其作用都是一样的，这两款电液推杆价格差不多，所以说选型电液推杆，是根据现场实际情况而定。


    DYTP/DYTC型平行式电液推杆技术参数

    型号 额定输出力(kgf) 额定速度（mm/s） 电机型号 行程范围（mm） 速度范围（mm）
      推力 拉力 推速 拉速
    DYTP450- 450 310 110 140 Y802-4-0.75KW 50-800 30-110
    DYTP700- 700 510 110 140 Y90S-4-1.1KW 50-1500 30-110
    DYTP1000- 1000 750 110 140 Y90L-4-1.5KW 50-1500 30-110
    DYTP1750- 1750 1300 90 115 Y100L1-4-2.2KW 50-2000 10-90
    DYTP2500- 2500 2050 90 115 Y100L2-4-3KW 50-2000 10-90
    DYTP3000- 3000 2500 90 115 Y100L2-4-3KW 50-2000 10-90
    DYTP4000- 4000 2950 90 115 Y112M-4-4KW 50-2000 10-90
    DYTP5000- 5000 3300 90 115 Y132S-4-5.5KW 50-2000 10-90
    DYTP6000- 6000 3800 50 80 Y112M-4-4KW 50-2500 5-50
    DYTP7000- 7000 4500 50 75 Y112M-4-4KW 50-2500 5-50
    DYTP8000- 8000 5000 50 80 Y132S-4-5.5KW 50-2500 5-50
    DYTP10000- 10000 6500 40 60 Y132S-4-5.5KW 50-2500 5-40
    DYTP15000- 15000 11000 40 55 Y132M-4-7.5KW 50-2500 5-40
    DYTP20000- 20000 15000 40 50 Y132M-4-11KW 50-2500 5-40

    注：1,上列表中所列电机的电压等级为380V,防护等级为IP44。

    2,若参数要求不在表中范围内的，请另外说明。

    DYTP/DYTC型平行式电液推杆尺寸外形图


    （外形图仅供参考，产品请以实物为准）


    DYTP/DYTC型平行式电液推杆外形尺寸及安装尺寸

    型号 外形尺寸
      D1 D2 E S<500 S>500
            L L1 L L1
    DYTP450- 160 160 220 460+S 520 385+S 615
    DYTP700- 160 160 220 460+S 550 385+S 630
    DYTP1000- 160 160 220 460+S 560 385+S 655
    DYTP1750- 160 160 220 480+S 595 405+S 690
    DYTP2500- 160 160 220 480+S 595 405+S 690
    DYTP3000- 160 160 220 480+S 595 405+S 690
    DYTP4000- 160 160 220 480+S 615 405+S 710
    DYTP5000- 160 160 220 480+S 665 405+S 760
    DYTP6000- 160 200 240 510+S 615 435+S 710
    DYTP7000- 160 200 240 510+S 615 435+S 710
    DYTP8000- 160 200 260 530+S 665 455+S 760
    DYTP10000- 200 220 280 550+S 665 475+S 760
    DYTP15000- 200 240 290 565+S 850 490+S 945
    DYTP20000- 200 260 320 590+S 880 515+S 975
      安装尺寸
      A d1 d2 d3 d4 d5 l2 l3 n m
    DYTP450- 200+S 36 60 16 50 30 60 20 180 240
    DYTP700- 200+S 36 60 16 50 30 60 20 180 240
    DYTP1000- 200+S 36 60 16 50 30 60 20 180 240
    DYTP1750- 200+S 40 64 20 50 30 70 20 180 240
    DYTP2500- 200+S 40 64 20 50 30 70 20 180 240
    DYTP3000- 200+S 40 64 20 50 30 70 20 180 240
    DYTP4000- 200+S 40 64 20 50 40 70 20 180 260
    DYTP5000- 200+S 40 64 20 50 40 70 20 180 260
    DYTP6000- 200+S 40 72 25 60 50 65 25 240 340
    DYTP7000- 200+S 40 72 25 60 50 65 25 240 340
    DYTP8000- 200+S 40 72 25 60 50 65 25 240 340
    DYTP10000- 200+S 40 72 25 60 50 65 25 260 360
    DYTP15000- 200+S 50 90 30 70 60 75 30 280 400
    DYTP20000- 200+S 60 110 40 90 60 100 40 300 420

    注：表中S为推杆行程。



      DYTP/DYTC型平行式电液推杆相关使用配套：电液动腭式闸门、电液动三通分料器、电液动扇形闸门、电液动犁式卸料器、电液动平板闸门

      更多技术参数，请咨询我们24小时免费服务热线：13390630016
